H.265 HDMI 4K 超高清视频编码器
【编码格式】H.265/H.264/MJPEG
【分辨率】输出高达3860×2160@30HZ，1920×1080P@60HZ
【输入接口】HDMI*1，音频*1
【输出接口】RJ45*1，HDMI*1
【网络协议】HTTP、RTSP、RTMP、RTMPS、SRT、Onvif、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
【产品尺寸】167*132*28mm
【产品重量】0.3kg
【产品简介】
4K HDMI超高清编码器（采集盒）是专业的高清音视频编码产品，只需要占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.265/H.264/MJPEG编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率。该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。完美支持VLC解码。
【产品特点】
- 支持一路HDMI本地环出
- 最大支持2路4K@30+2路1080@30输出
- 支持最高3860×2160@30HZ，1920×1080P@60HZ
- 可支持4路流同时输出
- 无需接入视频，单独编码音频
- 支持POE供电（可选）
- 配合解码器可实现双向音频
- 支持WEB在线预览
- 全面支持ONVIF/GB28181协议，可接入NVR 安防平台
- 采用标准H265/H264/MJPEG编码
- 音频编码支持MP2/AAC/G711/AC3
- 音频支持左右声道，支持音量大小调节
- 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s
- 网络接口采用1000M 全双工模式
- 支持HTTP、RTSP、RTMP、RTMPS、SRT、Onvif、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
- 输出视频流格式：TS/VES/AES流等
- 包含镜像翻转功能，支持水平、垂直、水平+垂直翻转
- WEB操作界面，中英文配置界面可选，可修改密码
- 支持网络远程管理、升级。
- 支持主流、副流多协议多码流输出
- 支持自定义输出分辨率、图像缩放、旋转
- 支持局域网LAN、广域网WAN传输
- 支持中文、英文、图片OSD，字体大小可调，支持滚动字幕、马赛克水印。
- 支持DHCP自动获取IP
- 支持配置文件一键备份、导入，支持一键恢复出厂设置
- 免费提供API协议文档，便于二次集成开发。
- 支持输出流加密
|
产品型号 |
4K HDMI超高清编码器 / ZY-EH1301 |
|
|
视频 参数 |
输入分辨率 |
3840×2160@30HZ\2650×2048\2650×2048\2560×1920\2560×1600\2560×1400\ 2048×1536\2048×1152\2048×1080\1920×1400\1920×1200\ 1920×1080\ 1600x1200\1400x1050\1440x900\1280x1024\1280x960\1280x800\ |
|
输出分辨率 |
3840×2160@30HZ\2650×2048\2650×2048\2560×1920\2560×1600\2560×1400\ 2048×1536\2048×1152\2048×1080\1920×1400\1920×1200\1920*1080/1280*720/ 1024*576/960*540/ 850*480/720*576/720*540/720*480/720*404/704*576/640*480/ 640*360/默认输入分辨率 |
|
|
产品接口 |
视频输入 |
1路HDMI接口 |
|
视频输出 |
1路HDMI接口 |
|
|
音频接口 |
1个输入，3.5mm接口；支持HDMI内嵌音频； |
|
|
网络接口 |
1个，RJ45 1000M自适应以太网口 |
|
|
视音频编码参数 |
视频编码 |
H.265 Baseline Profile编码、 H.264 Baseline Profile编码、 H.264 High Profile编码、 MJPEG |
|
视频码率 |
码率控制：CBR/VBR，可调节范围为16Kbps至20Mbps |
|
|
视频帧率 |
≤60帧 |
|
|
字幕叠加 |
中文、英文、图片 |
|
|
音频编码 |
AAC/MP3/AC3/G.711可选 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
采样率 |
32000、44100、48000等 |
|
|
网络协议 |
支持HTTP、RTSP、RTMP、RTMPS、SRT、Onvif、GB28181、RTP、UDP、组播、单 播、FLV、HLS |
|
|
流码类型 |
TS流、ES流 |
|
|
接口协议 |
ONVIF GB28181 |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
通用 |
电源 |
12V/DC 1A |
|
功耗 |
<5W |
|
|
工作温度 |
-10℃~＋55℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|
尺寸（长X宽X高） |
167*132*28mm |
|
|
重量 |
0.3kg |
|
【应用领域】
网络电视高清采集系统
数字标牌高清流服务器
网络会议系统视频采集
代替高清视频采集卡
酒店宾馆有线电视系统
手术室直播、录播系统
教育教学直播、录播系统
数字法庭高清直播、录播系统
接入网络监控平台，支持录播

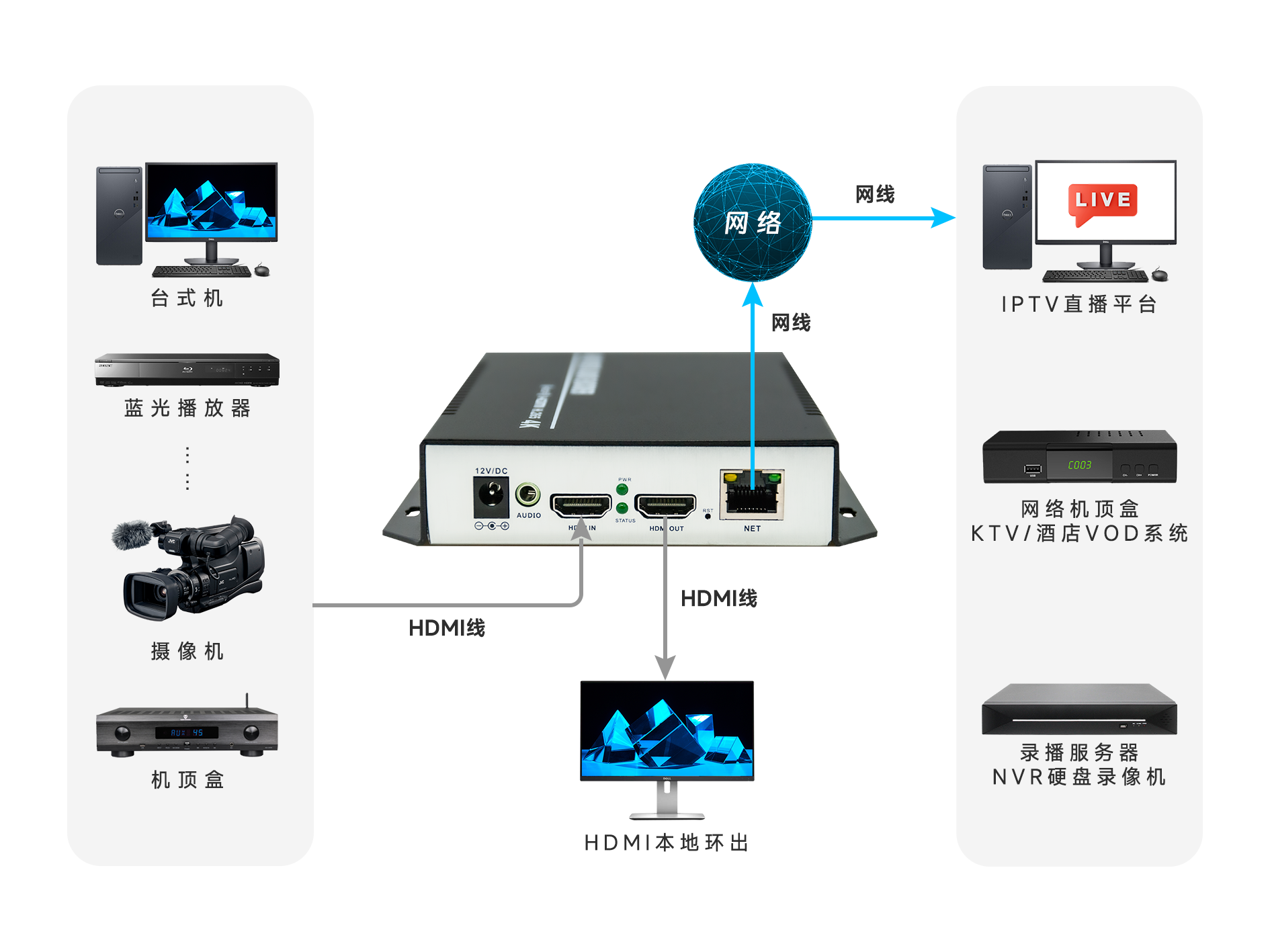

【连接示意图】
